Detalhes do produto:
Condições de Pagamento e Envio:
|
| Número do modelo: | 4VES-10 (Y) | Tipo: | unidade condensadora |
|---|---|---|---|
| Capacidade refrigerando:: | 19190W | Lubrificado:: | 3GS óleo SUNISO SL32S |
| gás do líquido refrigerante: | R22/R404A | tensão: | 220V/380V |
| Aplicação: | Congelador | Poder de cavalo:: | 10 HP |
| linha do sunction: | 28mm | linha líquida:: | 16 mm |
| Realçar: | unidade do condensador da C.A.,Unidade de condensação de refrigeração ar |
||

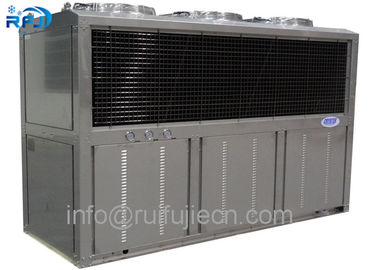

unidade de condensação original de 10HP Bitzer/unidade refrigerada a ar 4VES-10Y
Descrição do produto
Parâmetro técnico

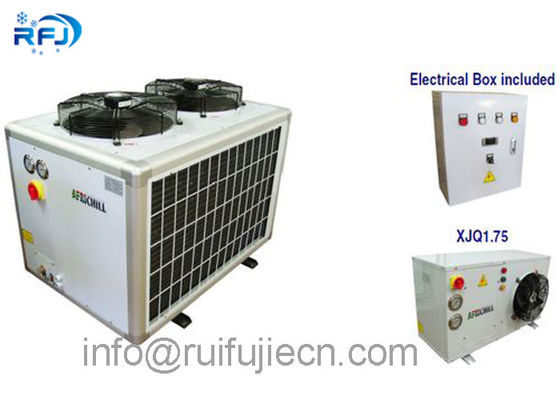

| Unidade de condensação do compressor superior da descarga (tipo de U) | ||||||||||||
| Descrição do produto: a unidade 1.condensing foi montada completamente, a instalação não é limitação pelo local, pouca ocupação do espaço. 2.double bobina para o condensador, eliminando a perda de inversão térmica. 3.on o projeto da descarga superior, circulação de ar consistente com o princípio de fluxo de ar, nenhum fenômeno do reflow e melhoram a eficiência da transferência térmica. motor externo do rotor 4.with, de baixo nível de ruído, baixa potência, grande volume de ar. compressor 5.original, interno da unidade de condensação com o sistema de proteção perfeito. |
||||||||||||
| Parâmetros técnicos | ||||||||||||
| modelo de desempenho | RFJ030H (U) | RFJ040H (U) | RFJ050H (U) | RFJ060H (U) | modelo de desempenho | RFJ080H (U) | RFJ100H (U) | RFJ120H (U) | RFJ1500H (U) | |||
| poder nominal (HP) | 3HP | 4HP | 5HP | 6HP | poder nominal (HP) | 8HP | 10HP | 12HP | 15HP | |||
| Norminal que refrigera a capacidade (Quilowatt) |
5,05 | 6,05 | 8,00 | 10,20 | Norminal que refrigera a capacidade (Quilowatt) |
11,00 | 17,80 | 20,40 | 25,60 | |||
| Poder do motor (W) |
180W | 250W | 2*180W | 2*250W | Poder do motor (W) |
2*250W | 2*450W | 2*450W | 2*600W | |||
| Diâmetro do fã (milímetros) | Φ400 | Φ450 | Φ400 | Φ450 | Diâmetro do fã (milímetro) | Φ450 | Φ500 | Φ500 | Φ550 | |||
| Número dos motores bondes (a) | 1 | 1 | 2 | 2 | Número dos motores bondes (a) | 2 | 2 | 2 | 2 | |||
| Ar Voume (M3/H) |
4500 | 4500 | 6220 | 6220 | Ar Voume (M3/H) |
9000 | 13000 | 13000 | 16600 | |||
| Importação e exportação | Em (milímetros) | Φ16 | Φ16 | Φ16 | Φ22 | Importação e exportação | Em (milímetros) | Φ22 | Φ28 | Φ28 | Φ28 | |
| Para fora (milímetro) | Φ10 | Φ10 | Φ12 | Φ12 | Para fora (milímetros) | Φ12 | Φ12 | Φ16 | Φ16 | |||
| dimensão (milímetro) | L (milímetro) | 750 | 1000 | 1270 | 1270 | dimensão (milímetros) | L (milímetros) | 1370 | 1410 | 1500 | 1700 | |
| w (milímetros) | 650 | 650 | 700 | 700 | w (milímetros) | 800 | 850 | 900 | 900 | |||
| 820 | 820 | 820 | 920 | 920 | 1030 | 1130 | 1130 | |||||
| tamanho da instalação (milímetro) | a (milímetro) | 420 | 700 | 870 | 870 | tamanho da instalação (milímetros) | a (milímetros) | 970 | 910 | 900 | 1100 | |
| b (milímetros) | 720 | 720 | 770 | 770 | b (milímetros) | 860 | 910 | 960 | 1060 | |||
| Nota: os dados 1.above estão na base da temperatura de condensação são 40℃, temperatura da evaporação são -15℃, 2.reserve que o direito do projeto alterado informa sem previamente. |
||||||||||||

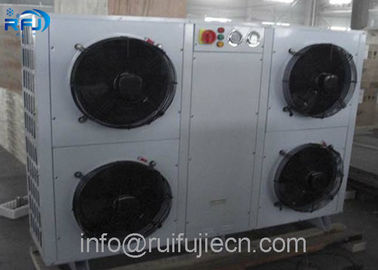

| Dimensões de condensação da unidade do compressor em forma de caixa | |||||||
| Modelo da unidade | A | B | C | D | H | H1 | Furo da instalação |
| RFJ-BRA09M/60 RFJ-BRA06H/60 | 1050 | 750 | 700 | 850 | 1380 | 1500 | 4-θ13 |
| RFJ-BRA12M/80 RFJ-BRA09H/80 | 1150 | 880 | 830 | 950 | 1500 | 1630 | 4-θ13 |
| RFJ-BRA14M/100 RFJ-BRA10H/100 | 1370 | 880 | 830 | 1170 | 1600 | 1730 | 4-θ13 |
| RFJ-BRA18M/120 RFJ-BRA12H/120 | 1450 | 950 | 900 | 1250 | 1600 | 1730 | 4-θ13 |
| RFJ-BRA23M/160 RFJ-BRA15H/160 | 1610 | 950 | 900 | 1410 | 1600 | 1730 | 4-θ13 |
| RFJ-BRA28M/200 RFJ-BRA20H/200 | 1710 | 950 | 900 | 1510 | 1650 | 1830 | 4-θ13 |
| RFJ-BRA34M/240 RFJ-BRA25H/240 | 2120 | 1050 | 1050 | 1920 | 1780 | 1900 | 4-θ13 |
| RFJ-BRA30H/270 | 2300 | 1050 | 1050 | 2100 | 1780 | 1900 | 4-θ13 |
| RFJ-BRA44M/300 RFJ-BRA35H/300 | 2450 | 1050 | 1050 | 2250 | 1780 | 1900 | 4-θ13 |
