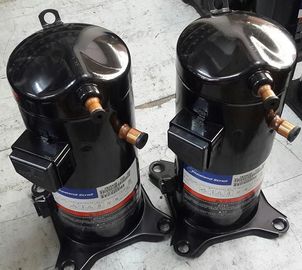

Compressor preto 5HP Copeland ZB38KQE-PFJ-551 do rolo de Conditoning do ar

Name: Compressor preto 5HP Copeland ZB38KQE-PFJ-551 do rolo de Conditoning do ar
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE- PFJ -551
Price: 253.00 USD
Availability: InStock

Nome da marca:	Copeland
Número do modelo:	ZB38KQE- PFJ -551
MOQ:	1pcs
preço:	discussed
Tempo de entrega:	7-10 dias de trabalho após ter recebido o pagamento
Condições de pagamento:	L/C, T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

CE/UL

Tipo de pistão:

Rolar

Fonte de energia:

Poder CA.

Modo de direção:

Elétrico

Configuração:

Estacionário

Temperatura:

Med/Temperatura elevada

Tensão:

1 fase / 220V-230V

Garantia:

Um ano

Refrigerante:

R134/R404/R407/R507

Conexão:

Rolatock

NO:

38 kg

Cor:

Preto

Aplicação:

peças de refrigeração

Peso bruto:

41 kg

L*w*h:

242*242*457

HP:

5 cv

Detalhes da embalagem:

Caso de madeira ou 12 unidades em uma pálete

Habilidade da fonte:

5,000pcs pelo mês

Destacar:

compressor da C.A. do copeland

compressor da A.A. do copeland

Descrição do produto

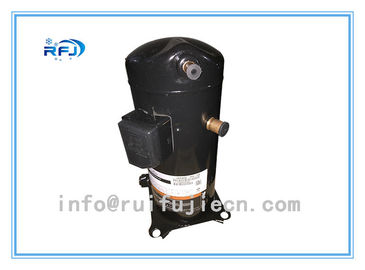

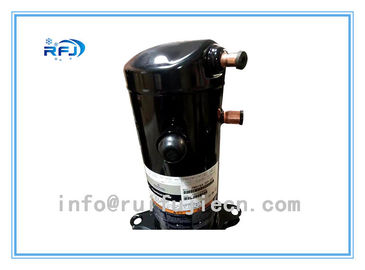

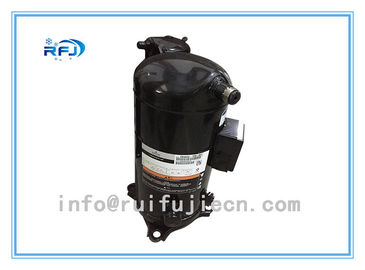

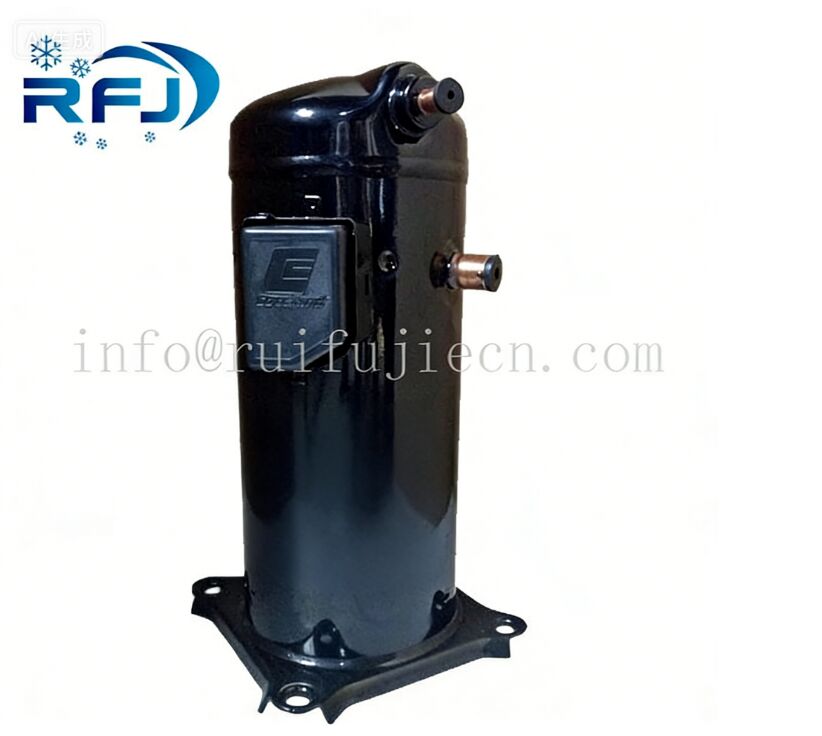

Compressor scroll de ar condicionado preto 5HP Emerson Copeland ZB38KQE-PFJ-551

Descrição do produto

Compressor scroll ZB Copeland para aplicações de refrigeração de média temperatura

Recursos do produto

Visor de óleo
Conexão Schraeder para enchimento/drenagem de óleo
Fornecido com borrachas de montagem macias para operação de compressor único (montagens rígidas necessárias para instalações de vários compressores [pacote]
Proteção interna do motor.

*Refrigerante: R404/R22 50Hz/60Hz

*Média/Alta Temperatura

*Grande envelope operacional

*Recursos rápidos de redução de temperatura

*Peso leve e compacidade

*Tecnologia Copeland Scroll Digital® para modulação de capacidade simples e contínua

Tipo: Compressores scroll herméticos

Produtor: Copeland

Série: ZB

Marca:	Copeland
Conexão:	Rotalock
Dim 1 (mm):	438
Número do modelo:	ZB 38KQE PFJ 551
Garantia:	1 ano
Profundidade com painel decorativo (mm):	242
Deslocamento CC:	14,4
Fornecimento elétrico:	220-230 V/1fase/50Hz
Classificação Elétrica:	32
Refrigerante:	Consulte a literatura da Copeland para refrigerantes aprovados
Tamanho da conexão do tubo (mm):	-
Conexões de válvula:	7/8
Largura Com Painel Decorativo (mm):	242
Temperatura de Aplicação (C):	-
Temperatura de Aplicação (C):	-

Tipo: Compressores scroll herméticos

Produtor: Copeland

Série: ZB

Modelo: ZB38KQE-PFJ-551

Dados técnicos


Deslocamento[m³/h]:	14,4
Potência sonora[dBA]:	72
Nível de pressão sonora[dB]:	61
Peso líquido[kg]:	37,4
Carga de óleo[dm³]:	1,9
Alta pressão máxima[bar]:	28,8
Pressão máxima de paralisação[bar]:	21
Temperatura mínima do lado inferior[°C]:	-35
Temperatura máxima do lado inferior[°C]:	50
Categoria PED:	1

Dados elétricos


Fonte de energia[V/~/Hz]:	220-240V/1/50Hz
Corrente de rotor bloqueado[UM]:	142
Máx. corrente operacional[UM]:	32,3
Resistência ao enrolamento[Ω]:	0,4

Conexões

		polegadas
Conexão da válvula Rotolock de sucção:		1 1/4"
Conexão da válvula Rotolock de descarga:		1"
Conexão de sucção com manga fornecida:		7/8"
Conexão de descarga com manga fornecida:		1/2"

Capacidade de refrigeração[kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3,75	4,72	5,92	7,36	9.04	10,96	13.11	-	-	-	-
15	3,44	4h40	5,58	7h00	8,66	10.54	12,66	15.02	-	-	-
20	3.14	4.07	5.22	6,61	8.22	10.06	12.14	14h44	16,98	-	-
25	2,86	3,74	4,85	6.18	7,73	9,52	11.53	13,77	16.24	18.94	-
30	2,62	3,43	4,47	5,73	7.21	8,92	10,85	13.01	15h40	18.01	20,85
35	2.41	3.15	4.10	5.28	6,67	8.29	10.12	12.18	14h46	16,97	19h70
40	2.26	2,90	3,75	4,82	6.11	7,62	9h34	11.29	13h45	15,84	18h45
45	-	-	3,43	4,38	5,55	6,93	8,53	10.34	12h38	14,62	17.09
50	-	-	-	3,97	5h00	6.24	7,69	9h36	11.24	13h33	15,64
55	-	-	-	-	4,46	5,54	6,84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4,86	5,98	7h30	8,83	10.57	12.52

Entrada de energia[kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,96	2h00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	14h30	2,35	2,43	2,55	-	-	-
20	2,36	2,42	2,45	2,49	2,52	2,56	2,63	2,72	2,85	-	-
25	2,59	2,66	2,70	2,74	2,77	2,81	2,86	2,93	3.04	3.19	-
30	2,83	2,92	2,98	3.02	3.05	3.09	3.13	3.19	3.27	3h40	3,57
35	3.10	3.21	3.28	3.33	3,37	3h40	3,44	3,49	3,56	3,66	3,81
40	3,39	3,52	3,61	3,67	3,72	3,75	3,79	3,83	3,89	3,98	4.10
45	-	-	3,96	4.04	4.10	4.14	4.18	4.22	4.27	4,34	4,45
50	-	-	-	4,45	4,52	4,57	4,61	4,65	4,70	4,76	4,85
55	-	-	-	-	4,97	5.03	5.08	5.13	5.17	5.23	17h30
60	-	-	-	-	-	5,54	5,60	5,65	5,69	5,75	5,82

Atual[UM]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12h25	12h47	12,81	-	-	-	-
15	12h46	12h60	12,69	12,76	12,86	13.02	13h30	13,72	-	-	-
20	13h10	13h31	13h43	13.52	13,61	13,74	13,96	14h30	14h80	-	-
25	13,84	14.12	14h29	14h41	14h50	14,62	14,79	15.07	15h49	16.09	-
30	14,67	15.04	15.28	15h43	15h55	15,66	15,81	16.04	16h39	16,89	17h60
35	15,60	16.06	16h38	16h60	16,74	16,87	17.01	17h20	17h49	17,92	18.52
40	16,63	17.21	17,62	17.91	18h10	18h25	18h39	18h56	18,81	19.17	19.69
45	-	-	18h99	19h36	19,62	19.81	19.96	20.13	20h35	20,66	21h10
50	-	-	-	20,97	21h30	21.54	21.73	21.91	22.11	22h38	22,76
55	-	-	-	-	23h15	23h46	23h70	23,89	24h10	24h35	24,68
60	-	-	-	-	-	25,57	25,86	26.10	26h31	26h55	26,86

Fluxo de massa[kg/hora]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71,90	94,52	120,74	151.03	185,83	225,61	270,81	-	-	-	-
15	70,15	92,49	118,83	149,62	185,31	226,36	273,23	326,37	-	-	-
20	68h30	90.07	116,22	147.21	183,50	225,53	273,76	328,65	390,65	-	-
25	66,58	87,48	113,15	144.04	180,62	223,33	272,63	328,98	392,82	464,62	-
30	65,23	84,95	109,84	140,34	176,90	220,00	270,07	327,57	392,96	466,69	549.21
35	64,46	82,71	106,52	136,32	172,58	215,76	266,30	324,66	391,29	466,65	551,20
40	64,50	80,99	103,41	132,23	167,88	210,84	261,55	320,47	388,05	464,75	551.02
45	-	-	100,76	128,28	163.03	205,48	256.06	315,24	383,46	461,20	548,89
50	-	-	-	124,71	158,26	199,89	250,04	309.18	377,76	456,23	545,05
55	-	-	-	-	153,80	194,31	243,74	302,54	371.17	450,08	539,72
60	-	-	-	-	-	188,97	237,37	295,54	363,92	442,96	533,13

POLICIAL[P/P]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,92	2,36	2,92	3,56	4.28	5.02	5,75	-	-	-	-
15	1,60	2h00	2,50	3.10	3,76	4,48	5.21	5,90	-	-	-
20	1,33	1,68	2.13	2,66	3.26	3,93	4,62	5.32	5,97	-	-
25	1.11	1,41	1,79	2.26	2,79	3,39	4.04	4,70	5,35	5,94	-
30	0,92	1.18	1,50	1,90	2,36	2,89	3,47	4.08	4,70	17h30	5,84
35	0,78	0,98	1,25	1,58	1,98	2,44	2,94	3,49	4.06	4,63	5.17
40	0,67	0,82	1.04	1.31	1,64	2.03	2,47	2,95	3,46	3,98	4,50
45	-	-	0,87	1.08	1,35	1,67	2.04	2,45	2,90	3,37	3,84
50	-	-	-	0,89	1.11	1,37	1,67	2.01	2,39	2,80	3.23
55	-	-	-	-	0,90	1.10	1,35	1,63	1,94	2.29	2,66
60	-	-	-	-	-	0,88	1.07	1,29	1,55	1,84	2.15

Faixa de aplicação


		Temperatura máxima de evaporação
		Temperatura do gás de sucção 25ºC
		Superaquecimento de gás 10K

Condições de operação: temperatura do gás de sucção 20ºC, subresfriamento 0K

t_c- Temperatura de condensação[ºC]

t_e- Temperatura de evaporação[ºC]

Mais compressores ZB que podemos fornecer

MODELO	ESPECIFICAÇÃO	COMPARE COM A SÉRIE ZR
ZB15KQ-PFJ-524	Soldagem 2HP R22	ZB15=ZR24
ZB15KQ-TFD-524	Soldagem 2HP R22
ZB15KQE-PFJ-524	Soldagem 2HP R404a
ZB15KQE-TFD-524	Soldagem 2HP R404a

ZB19KQ-PFJ-524	Soldagem 2.3HP R22	ZB19=ZR28
ZB19KQ-TFD-524	Soldagem 2.3HP R22
ZB19KQE-PFJ-524	Soldagem 2.3HP R404a
ZB19KQE-TFD-524	Soldagem 2.3HP R404a

ZB21KQ-PFJ-524	Soldagem 3HP R22	ZB21=ZR36
ZB21KQ-TFD-524	Soldagem 3HP R22
ZB21KQE-PFJ-524	Soldagem 3HP R404a
ZB21KQE-TFD-524	Soldagem 3HP R404a

ZB26KQ-PFJ-524	Soldagem 3.5HP R22	ZB26=ZR42
ZB26KQ-TFD-524	Soldagem 3.5HP R22
ZB26KQE-PFJ-524	Soldagem 3.5HP R404a
ZB26KQE-TFD-524	Soldagem 3.5HP R404a

ZB30KQ-TFD-524	Soldagem 4HP R22	ZB30=ZR49
ZB30KQE-TFD-524	Soldagem 4HP R404a	ZB30=ZR49

ZB38KQ-TFD-524	Soldagem 5HP R22	ZB38=ZR61
ZB38KQE-TFD-524	Soldagem 5HP R404a	ZB38=ZR61

ZB45KQ-TFD-524	Soldagem 6HP R22	ZB45=ZR72
ZB45KQE-TFD-524	Soldagem 6HP R404a	ZB45=ZR72

ZB58KQ-TFD-523	Parafuso 8HP R22	ZB58=ZR91
ZB58KQ-TFD-524	Soldagem 8HP R22
ZB58KQE-TFD-523	Parafuso 8HP R404a
ZB58KQE-TFD-524	Soldagem 8HP R404a

ZB66KQ-TFD-523	Parafuso 9HP R22	ZB66=ZR108
ZB66KQ-TFD-524	Soldagem 9HP R22
ZB66KQE-TFD-523	Parafuso 9HP R404a
ZB66KQE-TFD-524	Soldagem 9HP R404a

ZB76KQ-TFD-523	Parafuso 10HP R22	ZB76=ZR125
ZB76KQ-TFD-524	Soldagem 10HP R22
ZB76KQE-TFD-523	Parafuso 10HP R404a
ZB76KQE-TFD-524	Soldagem 10HP R404a

ZB88KQ-TFD-523	Parafuso 12HP R22	ZB88=ZR144
ZB88KQ-TFD-524	Soldagem 12HP R404a	ZB88=ZR144

ZB92KC-TWD-551	Parafuso 13HP R22	ZB92=ZR16
ZB92KC-TWD-550	Soldagem 13HP R22
ZB92KCE-TWD-551	Parafuso 13HP R404a
ZB92KCE-TWD-550	Soldagem 13HP R404a

ZB11MC-TWD-551	Parafuso 15HP R22	ZB11=ZR19
ZB11MC-TWD-550	Soldagem 15HP R22
ZB11MCE-TWD-551	Parafuso 15HP R404a
ZB11MCE-TWD-550	Soldagem 15HP R404a

Compressor Scroll Emerson Copeland Série ZB para ar condicionado
Modelo	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Tipo de motor	TFD
Potência nominal (HP)	9	10	12	13	15
Deslocamento(m³/h)	25,7	28,8	33.2	36,4	43,4
Corrente inicial (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Corrente de carga nominal (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Máx. corrente operacional (MCC) (Amp.)
TFD	24.2	26,9	31	31	38
PFJ
Potência do aquecedor do cárter (W)	90
Diâmetro externo do adaptador (pol.)
Tamanho de descarga	7/8	7/8	7/8	7/8	7/8
Tamanho de sucção	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimensão(mm.)
Comprimento (L)
Largura (L)	284	284	284	285	285
Altura (H)	546	546	546	552	553
Ângulos únicos (abertura)	190X190 (8,5)
Carga de óleo(L)	3,25	3,25	3,25	3.3	3.3
Peso (Kg)
Peso líquido	59	62	62	62	63
Peso bruto	62	65	65	65	66

Compressor Scroll Emerson Copeland Série ZB para ar condicionado
Modelo	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Tipo de motor	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Potência nominal (HP)	2	2,5	3	3.5	4	5	6	7

Deslocamento(m³/h)	5.9	6.8	8.6	9,9	11.4	14,5	17.2	18,8

Corrente inicial (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Corrente de carga nominal (RLA) (Amp.)
TFD	16h30	16h30	5,70	7.10	7,90	8,90	11h50	12.1
PFJ	11.4	12,9	16.4	18,9	19.3

Máx. corrente operacional (MCC) (Amp.)
TFD	6,0	6,0	8,0	10,0	11,0	12,5	16.1	17,0
PFJ	16	18	23	24	27
Capacitância operacional (monofásico)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Potência do aquecedor do cárter (W)	70

Diâmetro externo do adaptador (pol.)
Tamanho de descarga	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Tamanho de sucção	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimensão(mm.)
Comprimento (L)	242	242	243	243	242	242	242	242
Largura (L)	242	242	244	244	242	242	242	242
Altura (H)	383	389	412	425	430	457	457	457
Ângulos únicos (abertura)	190X190 (8,5)

Carga de óleo(L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Peso (Kg)
Peso líquido	23	25	27	28	33	38	40	40
Peso bruto	26	29	30	31	37	41	44	44

Compressor Scroll Emerson Copeland Série ZB para ar condicionado
Modelo	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Tipo de motor	TFD
Potência nominal (HP)	9	10	12	13	15
Deslocamento(m³/h)	25,7	28,8	33.2	36,4	43,4
Corrente inicial (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Corrente de carga nominal (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Máx. corrente operacional (MCC) (Amp.)
TFD	24.2	26,9	31	31	38
PFJ
Potência do aquecedor do cárter (W)	90
Diâmetro externo do adaptador (pol.)
Tamanho de descarga	7/8	7/8	7/8	7/8	7/8
Tamanho de sucção	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimensão(mm.)
Comprimento (L)
Largura (L)	284	284	284	285	285
Altura (H)	546	546	546	552	553
Ângulos únicos (abertura)	190X190 (8,5)
Carga de óleo(L)	3,25	3,25	3,25	3.3	3.3
Peso (Kg)
Peso líquido	59	62	62	62	63
Peso bruto	62	65	65	65	66

Compressor Scroll Emerson Copeland Série ZB para ar condicionado
Modelo	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Tipo de motor	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Potência nominal (HP)	2	2,5	3	3.5	4	5	6	7

Deslocamento(m³/h)	5.9	6.8	8.6	9,9	11.4	14,5	17.2	18,8

Corrente inicial (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Corrente de carga nominal (RLA) (Amp.)
TFD	16h30	16h30	5,70	7.10	7,90	8,90	11h50	12.1
PFJ	11.4	12,9	16.4	18,9	19.3

Máx. corrente operacional (MCC) (Amp.)
TFD	6,0	6,0	8,0	10,0	11,0	12,5	16.1	17,0
PFJ	16	18	23	24	27
Capacitância operacional (monofásico)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Potência do aquecedor do cárter (W)	70

Diâmetro externo do adaptador (pol.)
Tamanho de descarga	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Tamanho de sucção	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimensão(mm.)
Comprimento (L)	242	242	243	243	242	242	242	242
Largura (L)	242	242	244	244	242	242	242	242
Altura (H)	383	389	412	425	430	457	457	457
Ângulos únicos (abertura)	190X190 (8,5)

Carga de óleo(L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Peso (Kg)
Peso líquido	23	25	27	28	33	38	40	40
Peso bruto	26	29	30	31	37	41	44	44

Etiquetas:

Detalhes dos produtos

Para casa produtos

Compressor do rolo de Copeland

Compressor preto 5HP Copeland ZB38KQE-PFJ-551 do rolo de Conditoning do ar

Todas as categorias

Compressor preto 5HP Copeland ZB38KQE-PFJ-551 do rolo de Conditoning do ar

Nome da marca:	Copeland
Número do modelo:	ZB38KQE- PFJ -551
MOQ:	1pcs
preço:	discussed
Detalhes da embalagem:	Caso de madeira ou 12 unidades em uma pálete
Condições de pagamento:	L/C, T/T, Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Marca:

Copeland

Certificação:

CE/UL

Número do modelo:

ZB38KQE- PFJ -551

Tipo de pistão:

Rolar

Fonte de energia:

Poder CA.

Modo de direção:

Elétrico

Configuração:

Estacionário

Temperatura:

Med/Temperatura elevada

Tensão:

1 fase / 220V-230V

Garantia:

Um ano

Refrigerante:

R134/R404/R407/R507

Conexão:

Rolatock

NO:

38 kg

Cor:

Preto

Aplicação:

peças de refrigeração

Peso bruto:

41 kg

L*w*h:

242*242*457

HP:

5 cv

Quantidade de ordem mínima:

1pcs

Preço:

discussed

Detalhes da embalagem:

Caso de madeira ou 12 unidades em uma pálete

Tempo de entrega:

7-10 dias de trabalho após ter recebido o pagamento

Termos de pagamento:

L/C, T/T, Western Union

Habilidade da fonte:

5,000pcs pelo mês

Destacar:

compressor da C.A. do copeland

compressor da A.A. do copeland

Descrição do produto

Compressor scroll de ar condicionado preto 5HP Emerson Copeland ZB38KQE-PFJ-551

Descrição do produto

Compressor scroll ZB Copeland para aplicações de refrigeração de média temperatura

Recursos do produto

Visor de óleo
Conexão Schraeder para enchimento/drenagem de óleo
Fornecido com borrachas de montagem macias para operação de compressor único (montagens rígidas necessárias para instalações de vários compressores [pacote]
Proteção interna do motor.

Tipo: Compressores scroll herméticos

Produtor: Copeland

Série: ZB

Marca:	Copeland
Conexão:	Rotalock
Dim 1 (mm):	438
Número do modelo:	ZB 38KQE PFJ 551
Garantia:	1 ano
Profundidade com painel decorativo (mm):	242
Deslocamento CC:	14,4
Fornecimento elétrico:	220-230 V/1fase/50Hz
Classificação Elétrica:	32
Refrigerante:	Consulte a literatura da Copeland para refrigerantes aprovados
Tamanho da conexão do tubo (mm):	-
Conexões de válvula:	7/8
Largura Com Painel Decorativo (mm):	242
Temperatura de Aplicação (C):	-
Temperatura de Aplicação (C):	-

Tipo: Compressores scroll herméticos

Produtor: Copeland

Série: ZB

Modelo: ZB38KQE-PFJ-551

Dados técnicos


Deslocamento[m³/h]:	14,4
Potência sonora[dBA]:	72
Nível de pressão sonora[dB]:	61
Peso líquido[kg]:	37,4
Carga de óleo[dm³]:	1,9
Alta pressão máxima[bar]:	28,8
Pressão máxima de paralisação[bar]:	21
Temperatura mínima do lado inferior[°C]:	-35
Temperatura máxima do lado inferior[°C]:	50
Categoria PED:	1

Dados elétricos


Fonte de energia[V/~/Hz]:	220-240V/1/50Hz
Corrente de rotor bloqueado[UM]:	142
Máx. corrente operacional[UM]:	32,3
Resistência ao enrolamento[Ω]:	0,4

Conexões

		polegadas
Conexão da válvula Rotolock de sucção:		1 1/4"
Conexão da válvula Rotolock de descarga:		1"
Conexão de sucção com manga fornecida:		7/8"
Conexão de descarga com manga fornecida:		1/2"

Capacidade de refrigeração[kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3,75	4,72	5,92	7,36	9.04	10,96	13.11	-	-	-	-
15	3,44	4h40	5,58	7h00	8,66	10.54	12,66	15.02	-	-	-
20	3.14	4.07	5.22	6,61	8.22	10.06	12.14	14h44	16,98	-	-
25	2,86	3,74	4,85	6.18	7,73	9,52	11.53	13,77	16.24	18.94	-
30	2,62	3,43	4,47	5,73	7.21	8,92	10,85	13.01	15h40	18.01	20,85
35	2.41	3.15	4.10	5.28	6,67	8.29	10.12	12.18	14h46	16,97	19h70
40	2.26	2,90	3,75	4,82	6.11	7,62	9h34	11.29	13h45	15,84	18h45
45	-	-	3,43	4,38	5,55	6,93	8,53	10.34	12h38	14,62	17.09
50	-	-	-	3,97	5h00	6.24	7,69	9h36	11.24	13h33	15,64
55	-	-	-	-	4,46	5,54	6,84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4,86	5,98	7h30	8,83	10.57	12.52

Entrada de energia[kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,96	2h00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	14h30	2,35	2,43	2,55	-	-	-
20	2,36	2,42	2,45	2,49	2,52	2,56	2,63	2,72	2,85	-	-
25	2,59	2,66	2,70	2,74	2,77	2,81	2,86	2,93	3.04	3.19	-
30	2,83	2,92	2,98	3.02	3.05	3.09	3.13	3.19	3.27	3h40	3,57
35	3.10	3.21	3.28	3.33	3,37	3h40	3,44	3,49	3,56	3,66	3,81
40	3,39	3,52	3,61	3,67	3,72	3,75	3,79	3,83	3,89	3,98	4.10
45	-	-	3,96	4.04	4.10	4.14	4.18	4.22	4.27	4,34	4,45
50	-	-	-	4,45	4,52	4,57	4,61	4,65	4,70	4,76	4,85
55	-	-	-	-	4,97	5.03	5.08	5.13	5.17	5.23	17h30
60	-	-	-	-	-	5,54	5,60	5,65	5,69	5,75	5,82

Atual[UM]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12h25	12h47	12,81	-	-	-	-
15	12h46	12h60	12,69	12,76	12,86	13.02	13h30	13,72	-	-	-
20	13h10	13h31	13h43	13.52	13,61	13,74	13,96	14h30	14h80	-	-
25	13,84	14.12	14h29	14h41	14h50	14,62	14,79	15.07	15h49	16.09	-
30	14,67	15.04	15.28	15h43	15h55	15,66	15,81	16.04	16h39	16,89	17h60
35	15,60	16.06	16h38	16h60	16,74	16,87	17.01	17h20	17h49	17,92	18.52
40	16,63	17.21	17,62	17.91	18h10	18h25	18h39	18h56	18,81	19.17	19.69
45	-	-	18h99	19h36	19,62	19.81	19.96	20.13	20h35	20,66	21h10
50	-	-	-	20,97	21h30	21.54	21.73	21.91	22.11	22h38	22,76
55	-	-	-	-	23h15	23h46	23h70	23,89	24h10	24h35	24,68
60	-	-	-	-	-	25,57	25,86	26.10	26h31	26h55	26,86

Fluxo de massa[kg/hora]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71,90	94,52	120,74	151.03	185,83	225,61	270,81	-	-	-	-
15	70,15	92,49	118,83	149,62	185,31	226,36	273,23	326,37	-	-	-
20	68h30	90.07	116,22	147.21	183,50	225,53	273,76	328,65	390,65	-	-
25	66,58	87,48	113,15	144.04	180,62	223,33	272,63	328,98	392,82	464,62	-
30	65,23	84,95	109,84	140,34	176,90	220,00	270,07	327,57	392,96	466,69	549.21
35	64,46	82,71	106,52	136,32	172,58	215,76	266,30	324,66	391,29	466,65	551,20
40	64,50	80,99	103,41	132,23	167,88	210,84	261,55	320,47	388,05	464,75	551.02
45	-	-	100,76	128,28	163.03	205,48	256.06	315,24	383,46	461,20	548,89
50	-	-	-	124,71	158,26	199,89	250,04	309.18	377,76	456,23	545,05
55	-	-	-	-	153,80	194,31	243,74	302,54	371.17	450,08	539,72
60	-	-	-	-	-	188,97	237,37	295,54	363,92	442,96	533,13

POLICIAL[P/P]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,92	2,36	2,92	3,56	4.28	5.02	5,75	-	-	-	-
15	1,60	2h00	2,50	3.10	3,76	4,48	5.21	5,90	-	-	-
20	1,33	1,68	2.13	2,66	3.26	3,93	4,62	5.32	5,97	-	-
25	1.11	1,41	1,79	2.26	2,79	3,39	4.04	4,70	5,35	5,94	-
30	0,92	1.18	1,50	1,90	2,36	2,89	3,47	4.08	4,70	17h30	5,84
35	0,78	0,98	1,25	1,58	1,98	2,44	2,94	3,49	4.06	4,63	5.17
40	0,67	0,82	1.04	1.31	1,64	2.03	2,47	2,95	3,46	3,98	4,50
45	-	-	0,87	1.08	1,35	1,67	2.04	2,45	2,90	3,37	3,84
50	-	-	-	0,89	1.11	1,37	1,67	2.01	2,39	2,80	3.23
55	-	-	-	-	0,90	1.10	1,35	1,63	1,94	2.29	2,66
60	-	-	-	-	-	0,88	1.07	1,29	1,55	1,84	2.15

Faixa de aplicação


		Temperatura máxima de evaporação
		Temperatura do gás de sucção 25ºC
		Superaquecimento de gás 10K

Condições de operação: temperatura do gás de sucção 20ºC, subresfriamento 0K

t_c- Temperatura de condensação[ºC]

t_e- Temperatura de evaporação[ºC]

Mais compressores ZB que podemos fornecer

MODELO	ESPECIFICAÇÃO	COMPARE COM A SÉRIE ZR
ZB15KQ-PFJ-524	Soldagem 2HP R22	ZB15=ZR24
ZB15KQ-TFD-524	Soldagem 2HP R22
ZB15KQE-PFJ-524	Soldagem 2HP R404a
ZB15KQE-TFD-524	Soldagem 2HP R404a

ZB19KQ-PFJ-524	Soldagem 2.3HP R22	ZB19=ZR28
ZB19KQ-TFD-524	Soldagem 2.3HP R22
ZB19KQE-PFJ-524	Soldagem 2.3HP R404a
ZB19KQE-TFD-524	Soldagem 2.3HP R404a

ZB21KQ-PFJ-524	Soldagem 3HP R22	ZB21=ZR36
ZB21KQ-TFD-524	Soldagem 3HP R22
ZB21KQE-PFJ-524	Soldagem 3HP R404a
ZB21KQE-TFD-524	Soldagem 3HP R404a

ZB26KQ-PFJ-524	Soldagem 3.5HP R22	ZB26=ZR42
ZB26KQ-TFD-524	Soldagem 3.5HP R22
ZB26KQE-PFJ-524	Soldagem 3.5HP R404a
ZB26KQE-TFD-524	Soldagem 3.5HP R404a

ZB30KQ-TFD-524	Soldagem 4HP R22	ZB30=ZR49
ZB30KQE-TFD-524	Soldagem 4HP R404a	ZB30=ZR49

ZB38KQ-TFD-524	Soldagem 5HP R22	ZB38=ZR61
ZB38KQE-TFD-524	Soldagem 5HP R404a	ZB38=ZR61

ZB45KQ-TFD-524	Soldagem 6HP R22	ZB45=ZR72
ZB45KQE-TFD-524	Soldagem 6HP R404a	ZB45=ZR72

ZB58KQ-TFD-523	Parafuso 8HP R22	ZB58=ZR91
ZB58KQ-TFD-524	Soldagem 8HP R22
ZB58KQE-TFD-523	Parafuso 8HP R404a
ZB58KQE-TFD-524	Soldagem 8HP R404a

ZB66KQ-TFD-523	Parafuso 9HP R22	ZB66=ZR108
ZB66KQ-TFD-524	Soldagem 9HP R22
ZB66KQE-TFD-523	Parafuso 9HP R404a
ZB66KQE-TFD-524	Soldagem 9HP R404a

ZB76KQ-TFD-523	Parafuso 10HP R22	ZB76=ZR125
ZB76KQ-TFD-524	Soldagem 10HP R22
ZB76KQE-TFD-523	Parafuso 10HP R404a
ZB76KQE-TFD-524	Soldagem 10HP R404a

ZB88KQ-TFD-523	Parafuso 12HP R22	ZB88=ZR144
ZB88KQ-TFD-524	Soldagem 12HP R404a	ZB88=ZR144

ZB92KC-TWD-551	Parafuso 13HP R22	ZB92=ZR16
ZB92KC-TWD-550	Soldagem 13HP R22
ZB92KCE-TWD-551	Parafuso 13HP R404a
ZB92KCE-TWD-550	Soldagem 13HP R404a

ZB11MC-TWD-551	Parafuso 15HP R22	ZB11=ZR19
ZB11MC-TWD-550	Soldagem 15HP R22
ZB11MCE-TWD-551	Parafuso 15HP R404a
ZB11MCE-TWD-550	Soldagem 15HP R404a

Compressor Scroll Emerson Copeland Série ZB para ar condicionado
Modelo	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Tipo de motor	TFD
Potência nominal (HP)	9	10	12	13	15
Deslocamento(m³/h)	25,7	28,8	33.2	36,4	43,4
Corrente inicial (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Corrente de carga nominal (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Máx. corrente operacional (MCC) (Amp.)
TFD	24.2	26,9	31	31	38
PFJ
Potência do aquecedor do cárter (W)	90
Diâmetro externo do adaptador (pol.)
Tamanho de descarga	7/8	7/8	7/8	7/8	7/8
Tamanho de sucção	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimensão(mm.)
Comprimento (L)
Largura (L)	284	284	284	285	285
Altura (H)	546	546	546	552	553
Ângulos únicos (abertura)	190X190 (8,5)
Carga de óleo(L)	3,25	3,25	3,25	3.3	3.3
Peso (Kg)
Peso líquido	59	62	62	62	63
Peso bruto	62	65	65	65	66

Compressor Scroll Emerson Copeland Série ZB para ar condicionado
Modelo	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Tipo de motor	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Potência nominal (HP)	2	2,5	3	3.5	4	5	6	7

Deslocamento(m³/h)	5.9	6.8	8.6	9,9	11.4	14,5	17.2	18,8

Corrente inicial (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Corrente de carga nominal (RLA) (Amp.)
TFD	16h30	16h30	5,70	7.10	7,90	8,90	11h50	12.1
PFJ	11.4	12,9	16.4	18,9	19.3

Máx. corrente operacional (MCC) (Amp.)
TFD	6,0	6,0	8,0	10,0	11,0	12,5	16.1	17,0
PFJ	16	18	23	24	27
Capacitância operacional (monofásico)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Potência do aquecedor do cárter (W)	70

Diâmetro externo do adaptador (pol.)
Tamanho de descarga	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Tamanho de sucção	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimensão(mm.)
Comprimento (L)	242	242	243	243	242	242	242	242
Largura (L)	242	242	244	244	242	242	242	242
Altura (H)	383	389	412	425	430	457	457	457
Ângulos únicos (abertura)	190X190 (8,5)

Carga de óleo(L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Peso (Kg)
Peso líquido	23	25	27	28	33	38	40	40
Peso bruto	26	29	30	31	37	41	44	44

Compressor Scroll Emerson Copeland Série ZB para ar condicionado
Modelo	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Tipo de motor	TFD
Potência nominal (HP)	9	10	12	13	15
Deslocamento(m³/h)	25,7	28,8	33.2	36,4	43,4
Corrente inicial (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
Corrente de carga nominal (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Máx. corrente operacional (MCC) (Amp.)
TFD	24.2	26,9	31	31	38
PFJ
Potência do aquecedor do cárter (W)	90
Diâmetro externo do adaptador (pol.)
Tamanho de descarga	7/8	7/8	7/8	7/8	7/8
Tamanho de sucção	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimensão(mm.)
Comprimento (L)
Largura (L)	284	284	284	285	285
Altura (H)	546	546	546	552	553
Ângulos únicos (abertura)	190X190 (8,5)
Carga de óleo(L)	3,25	3,25	3,25	3.3	3.3
Peso (Kg)
Peso líquido	59	62	62	62	63
Peso bruto	62	65	65	65	66

Compressor Scroll Emerson Copeland Série ZB para ar condicionado
Modelo	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Tipo de motor	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Potência nominal (HP)	2	2,5	3	3.5	4	5	6	7

Deslocamento(m³/h)	5.9	6.8	8.6	9,9	11.4	14,5	17.2	18,8

Corrente inicial (LRA) (Amp.)
TFD	24,5~26	30~32	36~40	41~46	50	58,6~65,5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

Corrente de carga nominal (RLA) (Amp.)
TFD	16h30	16h30	5,70	7.10	7,90	8,90	11h50	12.1
PFJ	11.4	12,9	16.4	18,9	19.3

Máx. corrente operacional (MCC) (Amp.)
TFD	6,0	6,0	8,0	10,0	11,0	12,5	16.1	17,0
PFJ	16	18	23	24	27
Capacitância operacional (monofásico)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Potência do aquecedor do cárter (W)	70

Diâmetro externo do adaptador (pol.)
Tamanho de descarga	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Tamanho de sucção	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimensão(mm.)
Comprimento (L)	242	242	243	243	242	242	242	242
Largura (L)	242	242	244	244	242	242	242	242
Altura (H)	383	389	412	425	430	457	457	457
Ângulos únicos (abertura)	190X190 (8,5)

Carga de óleo(L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Peso (Kg)
Peso líquido	23	25	27	28	33	38	40	40
Peso bruto	26	29	30	31	37	41	44	44

Etiquetas:

Shenzhen Ruifujie Technology Co., Ltd.

evaporador da refrigeração

DJ/Evaporador de baixa temperatura

Unidades de condensação da refrigeração

Unidades de condensação de tipo parafuso

Unidades de condensação refrigeradas a ar

Unidades de condensação refrigeradas a água

Compressor do rolo da refrigeração

Compressor semi hermético da refrigeração

compressor do carlyle

Compressor do rolo de Copeland

Compressor de pistão de Bitzer

Compressor Tipo Parafuso

Compressor do rolo de Hitachi

Compressor de Embraco Aspera

Compressor giratório da C.A.

Condensador de refrigeração ar

Partes de refrigeração

sala fria industrial

Máquina de gelo do floco

Máquina de gelo do bloco

evaporador da refrigeração

DJ/Evaporador de baixa temperatura

Unidades de condensação da refrigeração

Unidades de condensação de tipo parafuso

Unidades de condensação refrigeradas a ar

Unidades de condensação refrigeradas a água

Compressor do rolo da refrigeração

Compressor semi hermético da refrigeração

compressor do carlyle

Compressor do rolo de Copeland

Compressor de pistão de Bitzer

Compressor Tipo Parafuso

Compressor do rolo de Hitachi

Compressor de Embraco Aspera

Compressor giratório da C.A.

Condensador de refrigeração ar

Partes de refrigeração

sala fria industrial

Máquina de gelo do floco

Máquina de gelo do bloco

Detalhes dos produtos

Compressor preto 5HP Copeland ZB38KQE-PFJ-551 do rolo de Conditoning do ar

compressor da C.A. do copeland

compressor da A.A. do copeland

Descrição do produto

Recursos do produto

Detalhes dos produtos

evaporador da refrigeração

DJ/Evaporador de baixa temperatura

Unidades de condensação da refrigeração

Unidades de condensação de tipo parafuso

Unidades de condensação refrigeradas a ar

Unidades de condensação refrigeradas a água

Compressor do rolo da refrigeração

Compressor semi hermético da refrigeração

compressor do carlyle

Compressor do rolo de Copeland

Compressor de pistão de Bitzer

Compressor Tipo Parafuso

Compressor do rolo de Hitachi

Compressor de Embraco Aspera

Compressor giratório da C.A.

Condensador de refrigeração ar

Partes de refrigeração

sala fria industrial

Máquina de gelo do floco

Máquina de gelo do bloco

Compressor preto 5HP Copeland ZB38KQE-PFJ-551 do rolo de Conditoning do ar

compressor da C.A. do copeland

compressor da A.A. do copeland

Descrição do produto

Recursos do produto
