Descrição geral

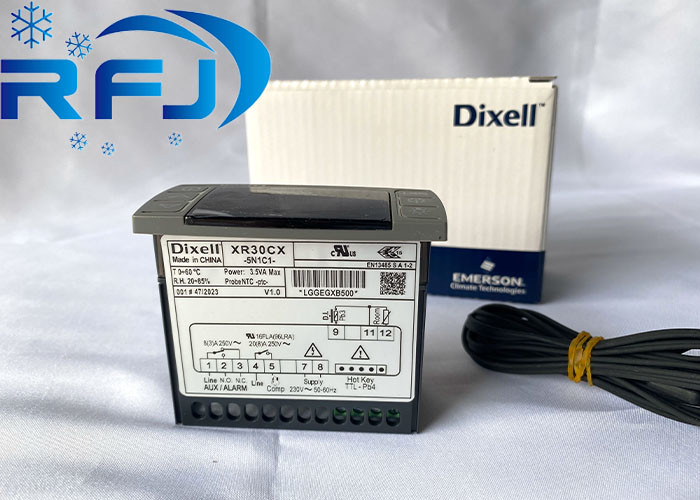

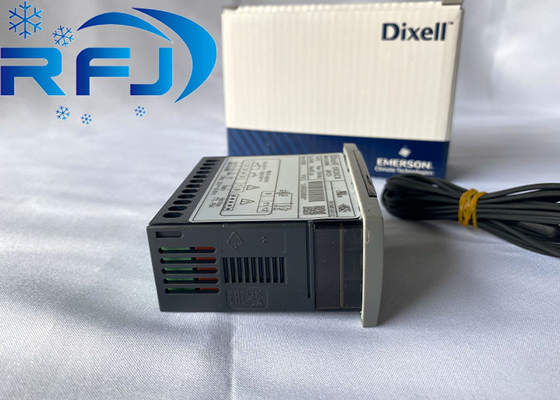

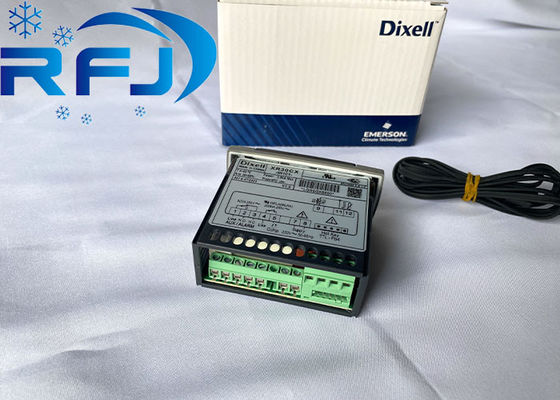

O modelo XR30CX, de formato 32 x 74 mm, é um termostato digital com descongelamento off cycle concebido para aplicações de refrigeração a temperatura normal.A outra pode ser usada como luz.É também dotado de 2 entradas de sonda NTC ou PTC, a primeira para controlo de temperatura, a segunda, opcional,para ligar aos terminais HOT KEY para sinalizar o alarme de temperatura do condensador ou para exibir uma temperaturaA entrada digital pode funcionar como a terceira sonda de temperatura. A saída HOT KEY permite conectar a unidade, por meio do módulo externo XJ485-CX,para uma linha de rede compatível com ModBUS-RTU, como as unidades de monitorização Dixell da família X-WEB. Permite programar o controlador por meio do teclado de programação HOT KEY. O instrumento é totalmente configurável através de parâmetros especiais que podem ser facilmente programados através do teclado.

Diagrama de ligação:

Especificação de produção

LED	Modo	Função
	Ativado	Compressor ligado
	Câmbio	Ativado o atraso do ciclo anticurto
	Ativado	Descongelamento habilitado
	Ativado	Está a ocorrer um alarme.
	Ativado	Ciclo contínuo em execução
	Ativado	Economia de energia habilitada
	Ativado	Luz acesa
	Ativado	Relais auxiliares ligados
	Ativado	Unidade de medição
	Câmbio	Fase de programação

Descrição do produto:

PRECAUÇÕES DE SAFEDADE

Verifique se a tensão de alimentação está correta antes de ligar o instrumento. • Não exponha à água ou à umidade:utilizar o controlador apenas dentro dos limites de funcionamento, evitando mudanças bruscas de temperatura com umidade atmosférica elevada para evitar a formação de condensação • Aviso Desligar todas as ligações eléctricas antes de qualquer tipo de manutenção.  Colocar a sonda onde não seja acessível pelo Utilizador Final. Em caso de falha ou funcionamento defeituoso, enviar o instrumento de volta ao distribuidor ou à.rl.l. (ver endereço) com uma descrição pormenorizada da falha.  Calcular a corrente máxima que pode ser aplicada a cada relé (ver Dados Técnicos).  Certificar-se de que os fios das sondas,cargas e a fonte de alimentação estão separadas e suficientemente distantes uma da outra No caso de aplicações em ambientes industriais,

Características:

Chave de ligação.
Ciclos de poupança de energia através de entrada digital.
As saídas reiniciam com alarme de porta aberta.
Funções de temperatura Max e Min.
Modo de programação fácil e intuitivo.
Controladores digitais inovadores para aquecimento e refrigeração NT e LT.
